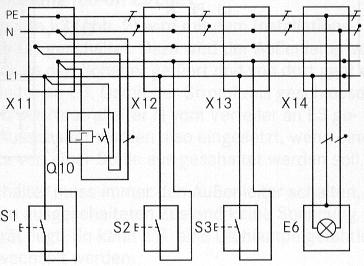

Stromstoßschaltung:
S1,S2 und S3 sind Taster und legen bei Betätigung Spannung an die Spule von Q10. Das Stromstoßrelais (Stromstoßschalter) rastet ein und schaltet den Verbraucher E6 ein. Bei erneutem Betätigen eines Tasters wird Q10 wiederholt angesteuert und entrastet den Schaltkontakt. Über den Schaltkontakt von Q10 wird E6 ausgeschaltet.
S1,S2 und S3 sind Taster und legen bei Betätigung Spannung an die Spule von Q10. Das Stromstoßrelais (Stromstoßschalter) rastet ein und schaltet den Verbraucher E6 ein. Bei erneutem Betätigen eines Tasters wird Q10 wiederholt angesteuert und entrastet den Schaltkontakt. Über den Schaltkontakt von Q10 wird E6 ausgeschaltet.
