Übungsaufgaben zu den Gesetzen der Schaltalgebra

1.	Gegeben ist die Funktionsgleichung
	a)	Zeichnen Sie die Funktion.
	b)	Die gegebene Funktion soll durch Einsatz eines UND-Elements mit drei Eingängen und eines UND-Elementes mit zwei Eingängen realisiert werden. Geben Sie die Gleichung an, und zeichnen Sie die Funktion.

2.	Gegeben ist die Funktion
	Die Funktion soll mit ODER-Elementen mit je drei Eingängen ausgeführt werde. Geben Sie die Gleichung an und zeichnen Sie die Funktion.

3.

Vereinfachen Sie die Funktion

durch Ausklammern (Distributivgesetz), und zeichnen Sie diese.

4	a)	Geben Sie zu jeder Schaltung die Gleichung an.	1	2
	b)	Welches Gesetz wurde für die Umwandlung von Schaltung 1 in Schaltung 2 angewandt?

5	a)	Geben Sie zu jeder Schaltung die Gleichung an.	1	2
	b)	Welches Gesetz wurde bei der Umwandlung angewendet?

6.	a)	Geben Sie zu jeder Schaltung die Gleichung an.	1	2
	b)	Welches Gesetz wurde bei der Umwandlung angewendet?

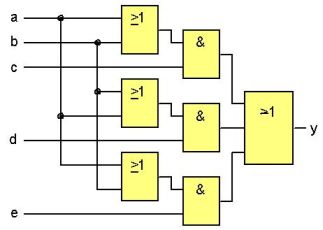

7.	Gegeben ist nebenstehender Plan einer Logik-Funktion.
	a)	Stellen Sie die Funktionsgleichung der dargestellten Schaltung auf.
	b)	Vereinfachen Sie durch Anwenden des Distributivgesetzes die Funktionsgleichung. Zeichnen Sie den vereinfachten Plan.

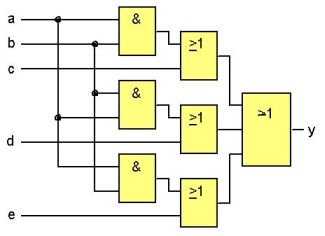

8.	Gegeben ist nebenstehender Plan einer Logik-Funktion.
	a)	Stellen Sie die Funktionsgleichung der dargestellten Schaltung auf.
	b)	Vereinfachen Sie die Gleichung durch Anwenden des Distributivgesetzes.
	c)	Zeichnen Sie den Plan der vereinfachten Schaltung.
